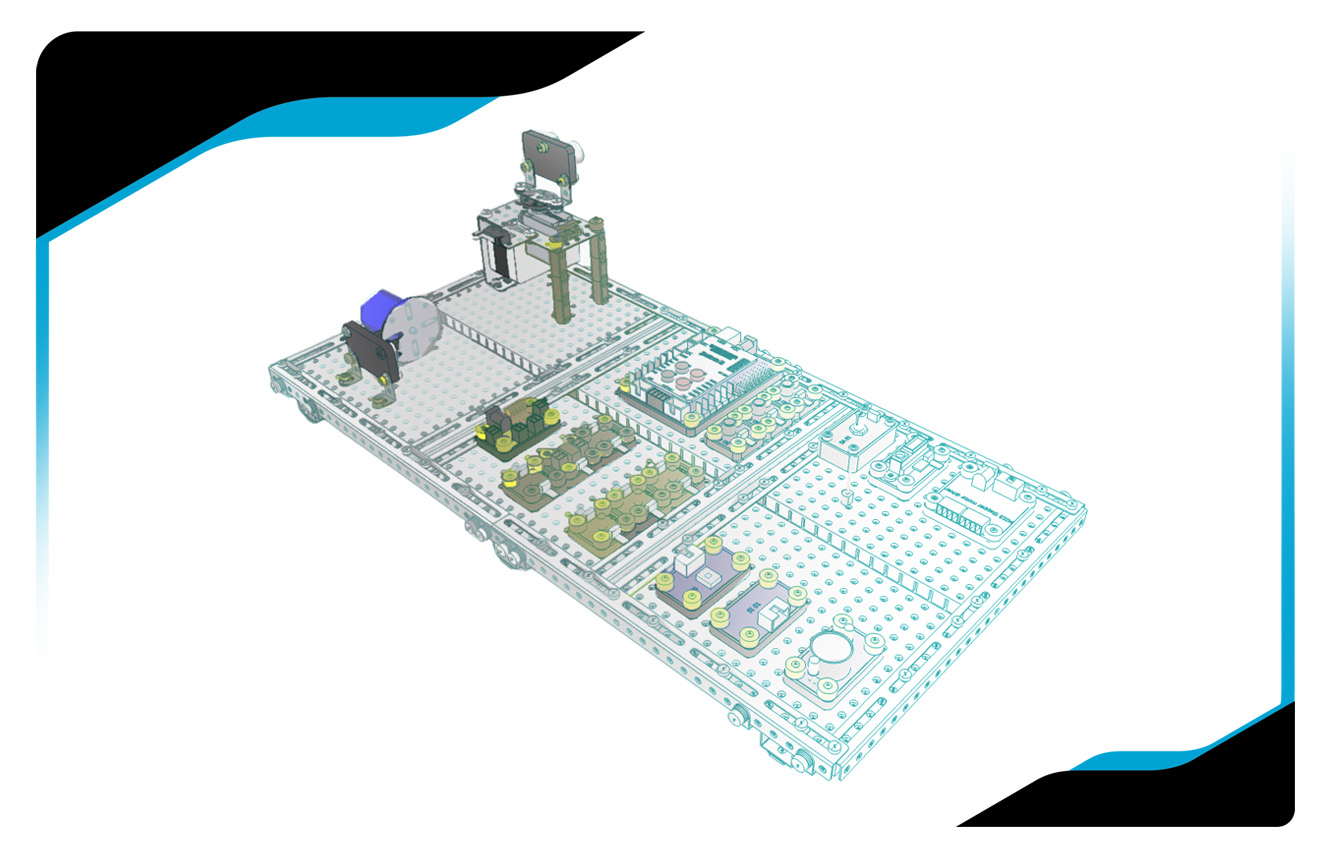

Konstrukce výukového panelu je modulární. Základ modelu tvoří rám z ocelového profilu, do nějž se vsazují specializované výukové panely. Panely mohou obsahovat senzory, moduly a aktuátory. Moduly a senzory lze snadno přidávat, či odebírat dle potřeby a výukového plánu.
Student v rámci laboratorních úloh zapojuje jednotlivé prvky, vytváří jejich logickou vazbu skrze vyhotovený program a výsledky protokoluje formou grafů, či výstupního souboru měřených hodnot. V průběhu řešení úlohy vnímá reálné chování aktuátorů, řízených soustav a regulačních obvodů.
Komponenty potřebné pro stavbu modelu
| Komponenta | Název | Množství | Vyobrazeni |
|---|---|---|---|
| 1004 | Pásek 5_0,8 | 3 |  |
| 1054 | Profil L25×1_0,8 | 10 |  |
| 1151 | Podložka d=10 | 60 |  |
| 1161 | Podložka d=50mm se staváčkem | 1 |  |
| 1252 | Profil L1×1_0,8 | 12 |  |
| 1253 | Profil L1×2_0,8 | 6 |  |
| 1271 | 2ZProfil | 6 |  |
| 1375 | Závitová tyč M4×80 | 4 |  |
| 1400 | Elastický kroužek malý 6×3 | 19 |  |
| 1402 | Plastický staváček profilová osa | 88 |  |
| 1403 | Spojka os | 12 |  |
| 1495 | Klec motoru | 1 |  |
| 1496 | Motor | 1 |  |
| 1511 | Matka M4_2,2 | 143 |  |
| 1514 | Šroub M4×6 | 36 |  |
| 1515 | Šroub M4×8 | 12 |  |
| 1516 | Šroub M4×12 | 23 |  |
| 1517 | Šroub M4×16 | 72 |  |
| 1642 | Montážní deska | 6 |  |
| 1830 | Redukce na osu motoru d=2mm | 1 |  |
| ME0021 | Šroub M2,5×10 | 6 |  |
| ME0022 | Matka M2,5_2 | 10 |  |
| ME0023 | Šroub M3×6 | 4 |  |
| ME0027 | Šroub M4×20 | 4 |  |
| ME0032 | Matka M4×2,2 čtvercová | 52 |  |
| ME0033 | Šroub M4×10 | 52 |  |
| ME1402 | Digital out-servo | 1 |  |
| ME1403 | Krokový motor | 1 |  |
| ME1404 | Koncový spínač | 1 |  |
| ME2001 | Krabicka na senzor 30×30 | 9 |  |
| ME2002 | Karabicka na senzor 30×50 | 6 |  |
| ME2003 | Krabicka na senzor 50×50 | 1 |  |
| ME2004 | Krabicka na jBBII 70×100 | 1 |  |
| ME2005 | Krabička pro US senzor 30×50 | 1 |  |
| ME2013 | Plastová krabička 30×50 pro potenciometr | 1 |  |
| ME2205 | Páka serva | 1 |  |
| ME2207 | Držák kabelů | 10 |  |
| ME2213 | Samolepící plastová deska | 6 |  |
| ME5011 | Klec serva mala | 1 |  |
| ME5026 | Klec pro krokový motor U 1×5×5×1 | 1 |  |
| ME5032 | Drzak konc.spínače | 1 |  |
| MEA01 | Napájecí adaptér 9V/800 mA | 2 |  |
| MEjBBII | EduPLC | 1 |  |
| MEKA01 | D/A propojovací kabel 15 cm | 3 |  |
| MEKA02 | D/A propojovací kabel 25 cm | 3 |  |
| MEKI03 | I2C kabel 35 cm | 2 |  |
| MEKI04 | I2C kabel 45 cm | 3 |  |
| MEKO01 | Digitální výstup – modul 25 cm | 6 |  |
| MEKS01 | Digitalní výstup – servomotor 25 cm | 1 |  |
| MEMD01G | Led zelená | 1 |  |
| MEMD01R | Led červená | 1 |  |
| MEMD01W | Led čirá | 2 |  |
| MEMD01Y | Led žlutá | 1 |  |
| MEMD02 | Signalizační relé | 1 |  |
| MEMI03 | I2C řadič krokových motorů | 1 |  |
| MEMO01 | Spojovací modul | 0 |  |
| MEMO03 | Napájecí modul | 1 |  |
| MESA01 | Potenciometr, senzor polohy | 1 |  |
| MESA03 | IR dálkoměr 4–30cm | 1 |  |
| MESA07 | Teploměr | 1 |  |
| MESD01 | Optická brána | 1 |  |
| MESD02G | Tlačítko zelené | 2 |  |
| MESD02R | Tlačítko červené | 1 |  |
| MESI01 | Akcelerometr | 1 |  |
| MESI02 | Luxmetr | 1 |  |
| MESI03 | Ultrazvukový dálkoměr | 1 |  |
| MESI04 | RGB Senzor barev | 1 |  |
| MESW01 | Software jBlocks3.x | 2 |  |
| MESW02 | Software Eclipse jBBII | 1 |  |
| MEUSB01 | USB kabel A-B | 1 |  |
